Обратный клапан автоматически предотвращает обратный поток. Его динамика зависит от массы запирающего элемента, пружины, скорости среды и ориентации.
Неправильно выбранный клапан может хлопать, вибрировать или не открываться полностью при малом расходе.
Коротко
- Поворотный клапан прост и имеет невысокое сопротивление.
- Пружинные конструкции закрываются быстрее и компактнее.
- Подъёмный клапан требователен к положению и создаёт большее сопротивление.
- Рабочую точку проверяют по минимальному и максимальному расходу.
Поворотный клапан
Диск вращается на оси и открывается потоком. Конструкция подходит для стабильных расходов, но на реверсе большой диск может закрываться с ударом.
Монтажное положение и направление потока задаёт изготовитель.

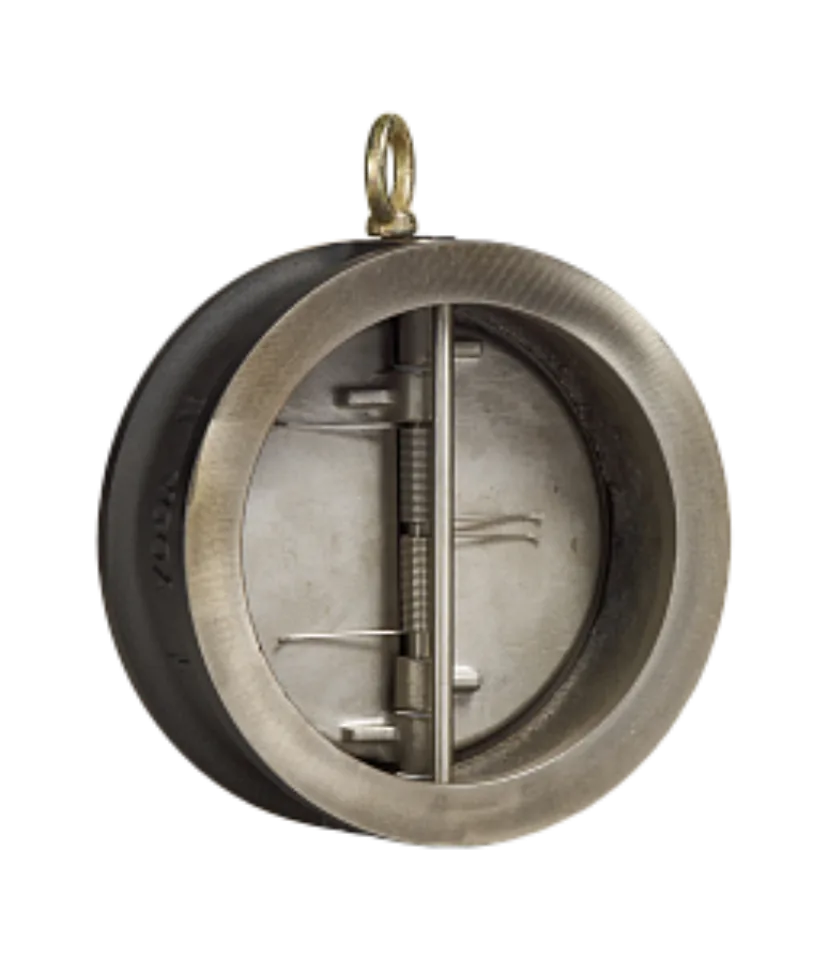

Двухстворчатый и осевой
Две лёгкие створки с пружинами уменьшают ход и время закрытия. Осевые конструкции также стремятся быстро перекрыть поток с малой массой подвижных частей.
Пружина повышает давление открытия, что важно проверить на минимальном расходе.
Критерии подбора
- минимальный, рабочий и максимальный расход;
- допустимая потеря давления;
- скорость изменения потока при останове насоса;
- горизонтальное или вертикальное положение;
- доступ для обслуживания и ожидаемая загрязнённость.
Частые вопросы
Можно ли поставить обратный клапан вертикально?
Некоторые конструкции можно, если поток направлен требуемым образом. Допустимое положение проверяют в паспорте.
Почему обратный клапан стучит?
Возможны слишком низкий расход, пульсации, запоздалое закрытие, неправильный размер или монтажное положение.
Нормативная база и источники
Материал носит справочный характер. Для проекта применяйте актуальные стандарты и документацию выбранного изготовителя.
