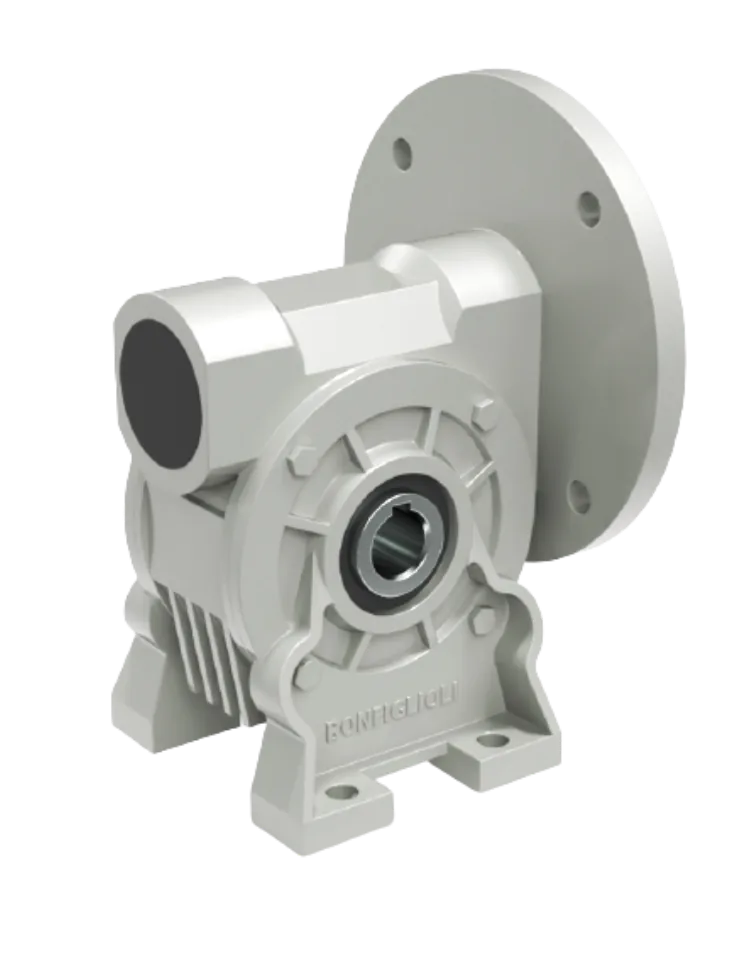

В мотор-редукторе двигатель передаёт момент через входную втулку или муфту. Несовпадение фланца, вала или шпонки нельзя компенсировать случайным переходником.
Сборку проверяют по размеру двигателя IEC, мощности, скорости и допустимому входному моменту редуктора.
Коротко
- Сверьте тип и размер фланца.
- Проверьте диаметр, длину и шпонку вала.
- Не превышайте допустимую входную мощность и скорость.
- Монтажное положение влияет на смазку.
Механический интерфейс
Нужны чертежи обоих изделий: центрирующий бурт, болтовая окружность, диаметр и вылет вала. Вставная втулка должна соответствовать шпонке и передаваемому моменту.
Переходной фланец рассчитывают на жёсткость и соосность, иначе растут вибрация и нагрузка подшипников.
Режим и ресурс
Двигатель должен разогнать инерцию без перегрева, а редуктор — выдержать пусковой и тормозной моменты. При ПЧ проверяют диапазон входных скоростей.
Тормозной двигатель выбирают с учётом требуемого удерживающего момента и числа срабатываний.
Перед запуском
- проверить положение сапуна и уровень смазки;
- убедиться в свободном вращении;
- настроить защиту по току двигателя;
- кратко проверить направление вращения;
- контролировать температуру и шум в первые часы.
Частые вопросы
Можно заменить мотор на другой бренд?
Да, если совпадают стандартные и фактические размеры, электрические данные и режим.
Нужна ли эластичная муфта?
Зависит от конструкции входа. Она компенсирует небольшие несоосности, но не исправляет плохой монтаж.
Нормативная база и источники
Материал носит справочный характер. Для проекта применяйте актуальные стандарты и документацию выбранного изготовителя.
